塔式熔盐储能光热发电

领先成熟的塔式光热发电全流程核心技术及关键装备

聚光系统介绍
聚光系统由高精度智能定日镜与大规模镜场集群控制系统组成,将分散的太阳直接辐射反射、聚焦至中央吸热塔顶的吸热器,以实现太阳能的聚集。

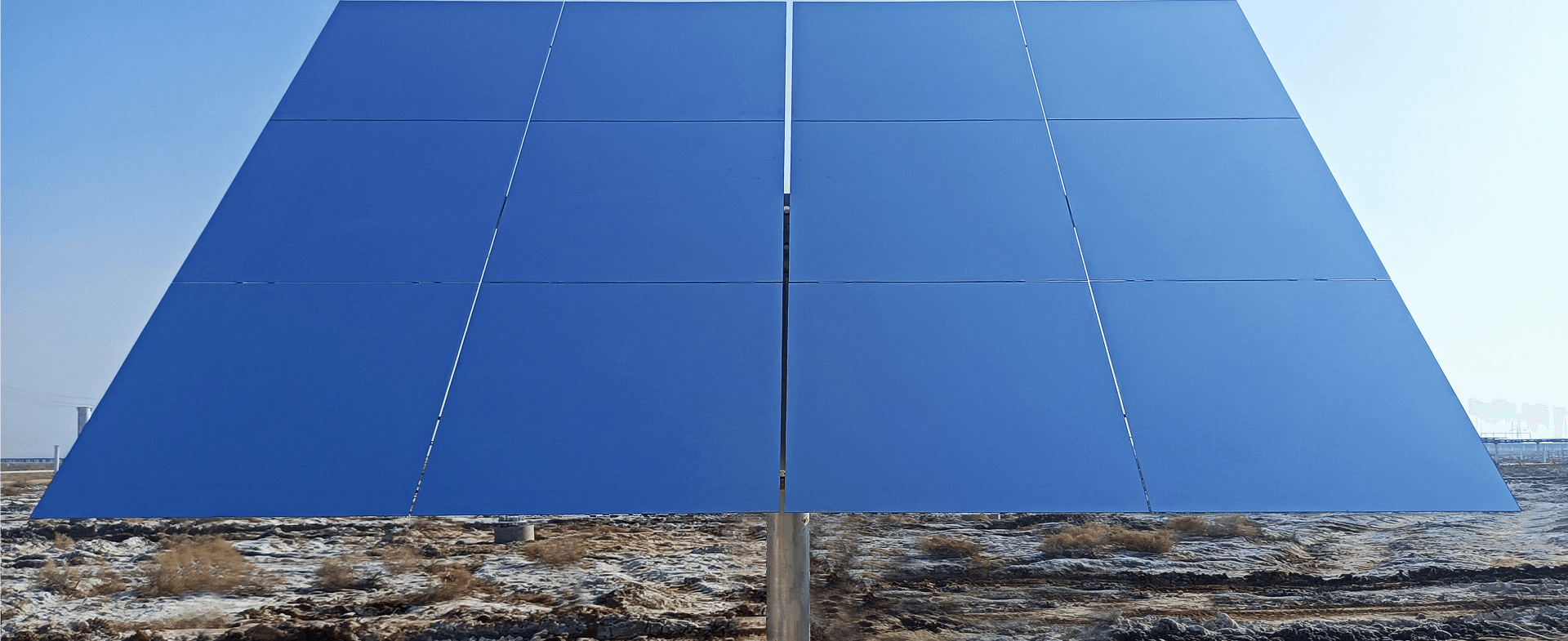

高精度智能定日镜
产品参数
面积
30㎡
镜面反射率
94%
驱动形式
回转减速机+推杆
跟踪精度
1.65mrad
使用寿命
30年
耗电量
0.057度/台/天
后期维护
润滑系统免维护
工作环境
工作温度
-40℃~65℃
工作湿度
0%~95%
工作风速
常规风抗版 13m/s(10min平均) 18m/s(瞬时)
高风抗版 16m/s(10min平均) 24m/s(瞬时)
生存风速
常规风抗版 40m/s 高风抗版 50m/s
防护等级
IP65
海拔范围
5000m
防腐等级
C3

跟踪准确度测试报告

环境适应性测试报告

CE认证证书

产品功能

自动聚光

自动能量调度

自动精度校正

智能故障自诊断

国际认证
产品已通过权威第三方机构德国CSP Services与德国航空航天中心(DLR)的质量检测,认定该定日镜产品具有面型误差小、跟踪精度高等突出优点,获得了最高等级“Excellent”的评价。

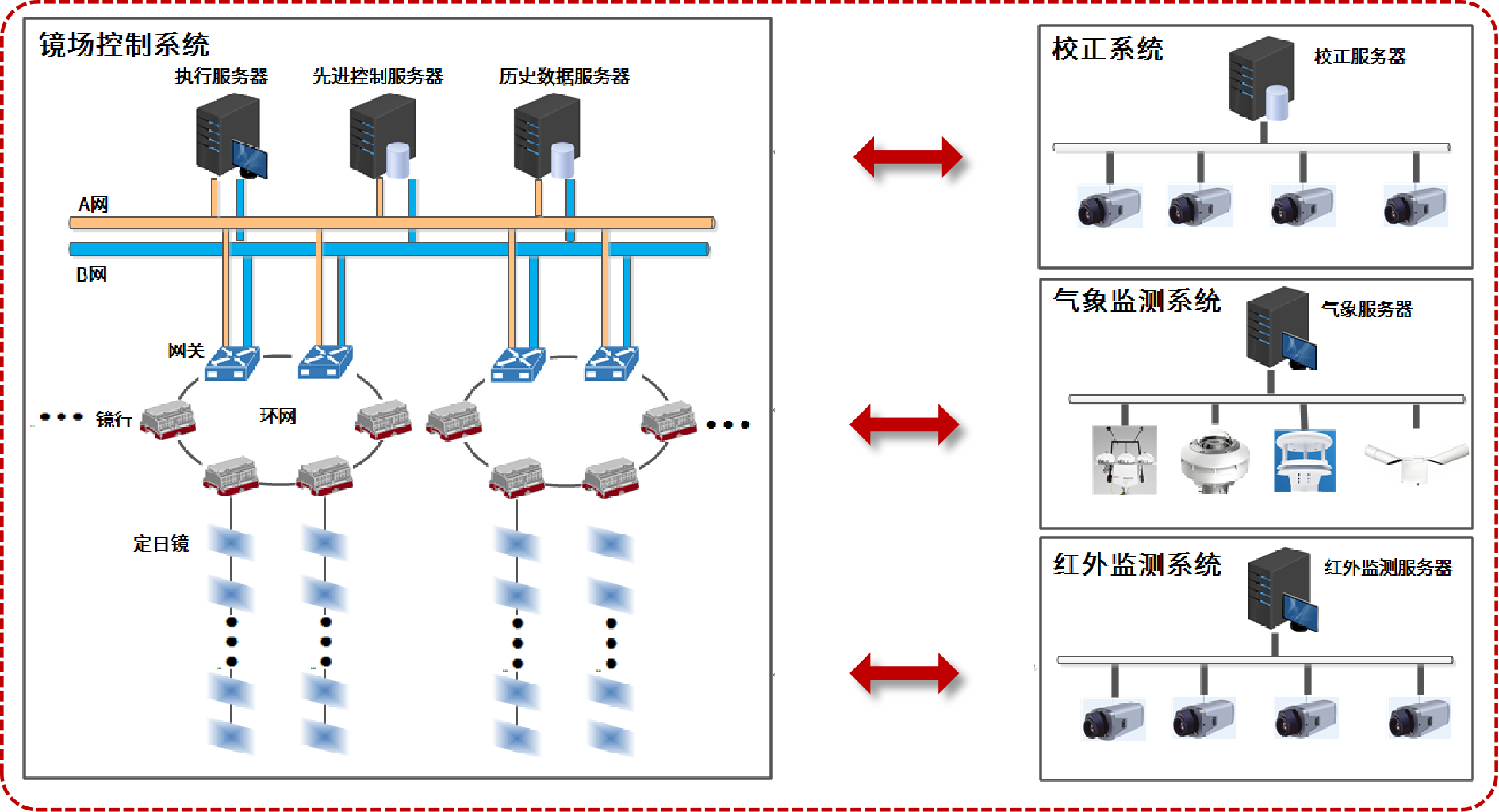

镜场控制系统
可支持规模

10万台定日镜、聚光面积可达300万平方米、最远镜塔距离可达2km

高安全性

控制系统供电、通讯采取冗余设计

镜行系统套件是镜场通讯和控制的核心,具有数据采集控制、高效传输、安全防护等特点。

IP65防护设计,自然散热

具有防雷击、浪涌功能

-40℃~75℃宽温度工作范围

柜门开关检测

内部控制器具有可靠的冗余供电和通讯

镜组系统套件是镜场通讯和管理节点,具有智能高效、安全可靠等特点。

IP65防护设计,自然散热

内置3000V隔离耐压的AC/DC电源

-40℃~75℃宽温度工作范围

可调度管理6面定日镜

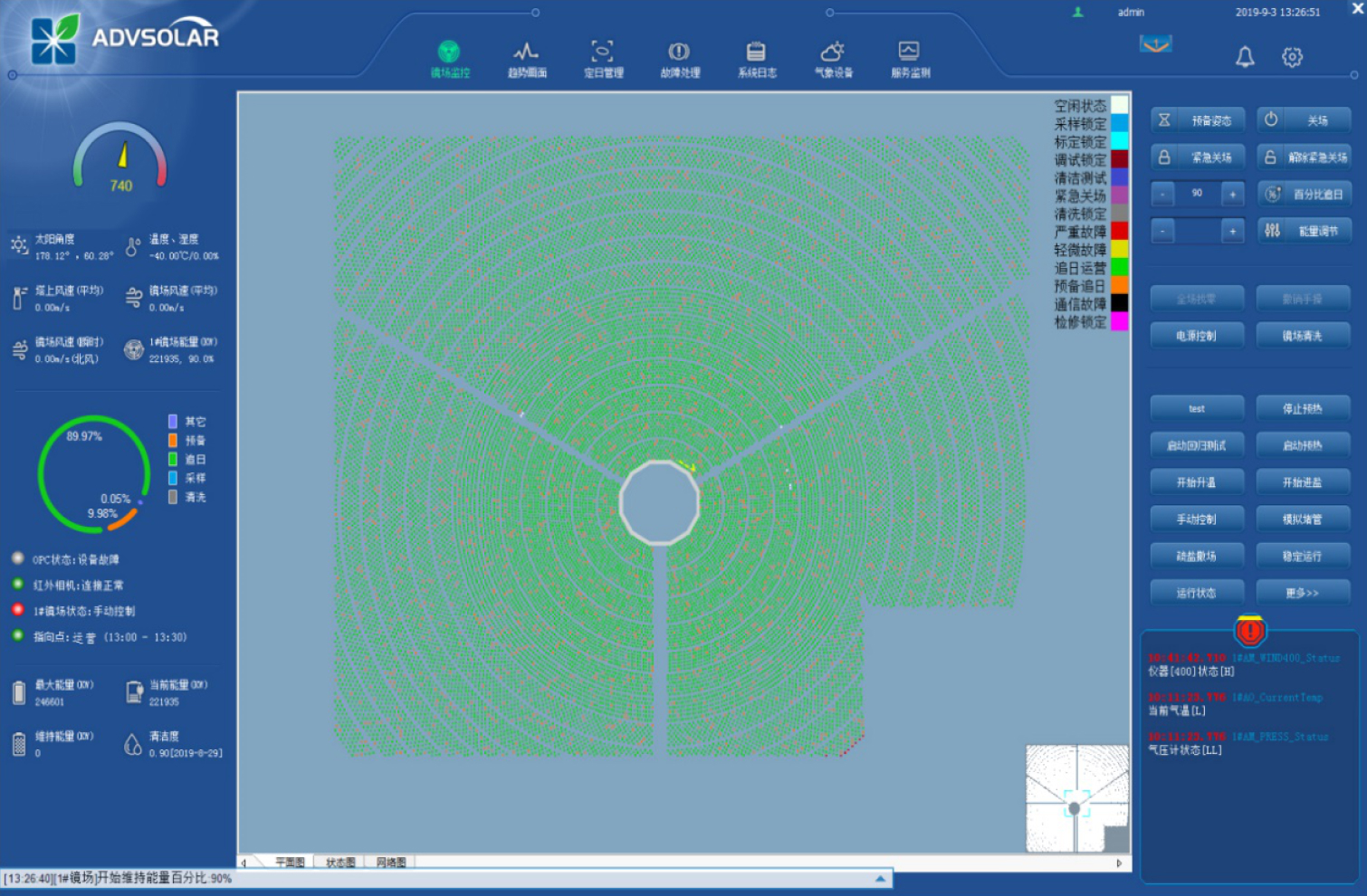

镜场控制系统配套软件,包含组态软件、监控软件、先进控制软件以及系统工具软件,实现大规模镜场设备的统一调度、监控、维护、升级等功能,实现镜场的自动高效管理。
全自动校正系统
可胜技术采用的基于机器视觉的自动校正方案,校正效率比传统的白板校正方案提高10倍,且可实现自动循环校正,无需操作人员值守。
11个晴天

校正天数

1.65mrad

校正精度

<1%

对镜场可用率影响

电站建设期
大幅降低镜场校正时间,缩短项目调试工期;定日镜安装过程无需精确定位、测量偏差,降低安装成本
电站运行期
可对运行的镜场进行高频率的周期性校正,保证全场定日镜全生命周期始终处于最佳精度水平
